Как долго должен прослужить интерфейс сильноточных вилок и розеток для подключения к береговому источнику питания в морских условиях без сбоев?

Прежде чем смотреть на текущие рейтинги, разберитесь с двумя причинами, которые чаще всего приводят к выходу из строя морских соединителей.

Разъем для подключения к береговому электропитанию никогда не живет в щадящем режиме. Он лежит на причале, его таскают по бетону, подключают и отключают под воздействием солевых брызг. Два наиболее часто встречающихся механизма отказов, зафиксированных в журналах технического обслуживания порта, — это изменение контактного сопротивления и проникновение воды через поврежденные уплотнения .

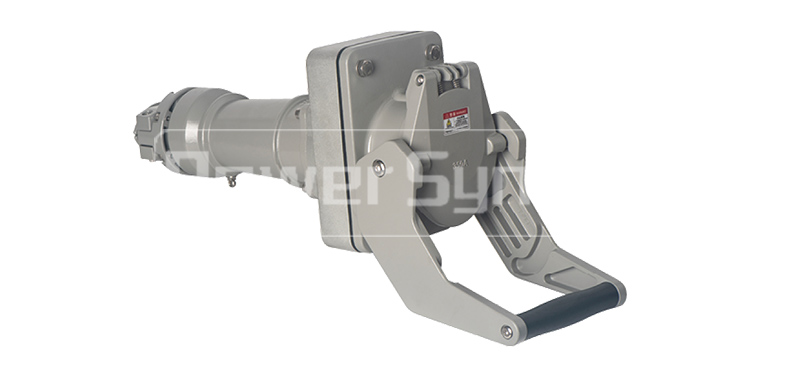

Почему во многих разъемах механизм блокировки выходит из строя раньше, чем электрические контакты?

Морские экипажи постоянно подключают и отключают замки в неоптимальных условиях: дождь, плохое освещение и нехватка времени. Первыми отключается механическая система запирания. Некачественно спроектированная защелка подвергается коррозии, смещается или теряет пружинное натяжение. На некоторых флотах отказы запирающих механизмов вдвое превышают отказы электрических систем. Ищите запирающие системы, изготовленные из нержавеющей стали или морских сплавов.

Цельные штырьковые контакты против штампованных: почему толщина материала влияет на старение разъема.

Указанное название изделия — штекерный разъем с цельными контактами . Это обозначение «цельные контакты» не случайно. Штампованные контакты дешевле, но создают точки напряжения и требуют меньшего объема материала. При непрерывных высоких токовых нагрузках штампованные контакты могут терять пружинное натяжение, увеличивая контактное сопротивление. В системах подключения к береговому источнику питания с высокими токами, использующих цельные обработанные контакты, сохраняется большее поперечное сечение материала. Контактное давление в контакте не зависит от пружинного натяжения.

В серии PS от Androi Elec используется надежная конструкция контактов во всем диапазоне номинальных токов: от 160 А до 630 А в 4- и 5-полюсных конфигурациях, предлагаемых в различных вариантах монтажа. На эту же серию предоставляется 10-летняя гарантия.

Как толщина покрытия влияет на долговременное контактное сопротивление

Серебряное покрытие обеспечивает наименьшее контактное сопротивление, но тускнеет в морской атмосфере, если разъем не остается постоянно соединенным. Луженое покрытие более устойчиво к повреждениям, но имеет несколько более высокое начальное сопротивление. Многослойное покрытие (никелевый барьер под верхним серебряным слоем) уравновешивает оба варианта. Уточните у поставщика толщину покрытия — слой серебра толщиной менее 5 микрон может стереться в течение года.

Что на самом деле означают текущие опции серии PS для судов разных размеров

Серия JD-1: когда судну требуется 1000 А, и вам нужно выбрать между переменным и постоянным током.

Помимо серии PS, компания Androi Elec предлагает серию JD-1, охватывающую диапазон тока от 200 А до 420 А при напряжении 440 В или 690 В переменного тока. Однако общая ситуация со стандартами меняется. Стандарт GB/T 11918.6-2025 теперь устанавливает требования к разъемам постоянного тока для берегового электропитания с напряжением до 1500 В постоянного тока и током до 1000 А постоянного тока. Этот стандарт был разработан для систем подключения постоянного тока между судном и берегом и, как ожидается, повлияет на будущие глобальные стандарты IEC для постоянного тока.

Для портов, планирующих создание новой инфраструктуры, системы переменного тока (IEC 62613‑1:2019, охватывающие ток 500 А при напряжении 12 кВ) сегодня обладают широкой совместимостью с различными типами судов. Системы постоянного тока могут предложить более низкие долгосрочные затраты для гибридных флотов, но сегодня обслуживают меньшее количество судов. Продукция серии JD‑1 относится к сегменту систем переменного тока и имеет специальные конфигурации для различных требований к напряжению и току.

Реальность рейтинга IP: значение IP66 на док-станции отличается от того, что мы видим на заводе.

IP66 означает защиту от мощных струй воды. IP67 означает защиту от кратковременного погружения (30 минут на глубину 1 метр). В блоке питания от берега с высоким током и степенью защиты IP66/IP67 используется несколько точек герметизации: вокруг каждого контакта, между половинками корпуса и в месте ввода кабеля. Хлоропреновый каучук (CR) широко используется, поскольку он устойчив к маслам и озону, сохраняя при этом эластичность.

Однако соленая вода проводит электричество, поэтому небольшая утечка, которая была бы безвредна в пресной воде, может создать электрический ток в соленой воде. В некоторых портах теперь требуется степень защиты IP68 (непрерывное погружение) для береговых разъемов в приливных зонах.

Почему вторичное уплотнение вокруг кабельного ввода выходит из строя раньше, чем основное уплотнение корпуса?

Основной уплотнитель корпуса большой и прочный. Уплотнение кабельного ввода должно подходить для кабелей разного диаметра. Сальник, подходящий для кабеля диаметром 30 мм, не обеспечит надлежащую герметизацию кабеля диаметром 25 мм. Многие отказы в эксплуатации связаны с неправильно подобранными по размеру кабельными сальниками. Выбирайте разъемы со сменными уплотнительными вставками для кабелей разного диаметра.

Системы блокировки: для чего на самом деле нужны управляющие контакты.

В сильноточных береговых разъемах, помимо основных силовых контактов, имеются вспомогательные управляющие контакты. Эти низковольтные контакты служат блокировкой. Береговое питание не может подать напряжение на основные контакты, пока разъем не будет полностью установлен и цепь управления не замкнется. Когда оператор отключает питание, сначала размыкаются управляющие контакты, сигнализируя береговому источнику питания о необходимости отключения питания до того, как основные контакты разъединятся.

Пропуск блокировки опасно. Без блокировки оператор может отключить находящуюся под напряжением цепь на 400 А, что приведет к возникновению электрической дуги, повреждающей контакты и создающей угрозу безопасности. На береговых разъемах Androi Elec контакты управления обозначены как P-1, P-2 и P-3 для блокировок, устанавливаемых на берегу.

Три проверки, которые необходимо выполнить перед установкой разъема для подключения к береговому электропитанию на коммерческом причале.

Перед развертыванием десятков коннекторов на причалах выполните эти три проверки на тестовом образце.

Проверьте соосность штифтов с помощью теста на сопряжение без раствора.

Пять раз соедините и разъедините пару разъемов, не подавая на них питание. Сила соединения должна быть постоянной. Если разъем заедает или требует большего усилия на третьем цикле, чем на первом, значит, выравнивание нарушено.

Измерьте контактное сопротивление между каждым полюсом.

При токе 200 А сопротивление интерфейса 1 мОм рассеивает 40 Вт тепла. За восьмичасовую смену это тепло ухудшает герметичность и ускоряет окисление. Правильно изготовленный разъем с цельными контактами должен иметь сопротивление менее 0,3 мОм на каждый соединенный полюс в новом состоянии. Используйте четырехпроводное измерение по Кельвину.

Выполните проверку целостности цепи блокировки при низком напряжении.

Подключите управляющие контакты к тестовой цепи с 3-вольтовой батареей и небольшим индикаторным светодиодом. Полностью вставьте разъем. Светодиод должен загораться только при полной установке. Если светодиод мигает или горит при частичной установке, значит, контакты блокировки смещены.

Прослеживаемость материалов: что должен спрашивать покупатель?

Запросите у производителя сертификаты на материалы контактирующего металла и корпуса. В сертификате должны быть указаны конкретный состав сплава, толщина покрытия и результаты испытаний в солевом тумане (ASTM B117). Производственный процесс Androi Elec контролирует содержание тяжелых металлов и соответствует требованиям сертификации ISO 9001, которая требует документированной прослеживаемости материалов [0†L5-L6].

Срок хранения против срока службы в эксплуатации: как долго на самом деле прослужит разъем?

Новый соединитель, хранящийся на сухом складе, может сохранять свои технические характеристики годами. Тот же самый соединитель, установленный на причале в богатой хлоридами морской атмосфере, начинает стареть немедленно. Реальный срок службы составляет от 3000 до 5000 циклов сопряжения — для загруженного порта это от трех до пяти лет.

На серию PS предоставляется 10-летняя гарантия. Эта гарантия отражает расчетный срок службы при использовании в пределах номинальных параметров. Ежеквартально отслеживайте измерения контактного сопротивления. Если среднее сопротивление всех соединенных полюсов увеличивается более чем на 50% по сравнению с исходным уровнем, запланируйте замену.

Как ассортимент продукции Androi Elec вписывается в стратегию закупок морского электрооборудования

Компания Androi Elec производит серии PS (160–630 А, цельные штыри, 10-летняя гарантия), CVT и JD-1 (до 1000 А постоянного тока, соответствует стандарту GB/T 11918.6–2025). Все серии имеют литые алюминиевые корпуса (AS7G), контакты из посеребренного медного сплава и нейлоновые изоляторы PA6. Крепежные элементы изготовлены из нержавеющей стали, а корпус покрыт токопроводящим оксидным покрытием Alodine.

Для портовых сооружений, инфраструктура которых предназначена для обслуживания судов в течение следующих 15-20 лет, следует выбирать разъемы, соответствующие как действующим стандартам переменного тока, так и новым стандартам постоянного тока — например, такие семейства изделий, как JD-1.
